Un circuit d’éclairage commandé par télérupteur repose sur une chaîne de composants où chaque maillon compte. Quand une erreur de branchement interrupteur poussoir se glisse dans l’installation, les symptômes varient : lumière qui refuse de s’allumer, télérupteur qui grésille en continu, ou disjoncteur qui saute sans raison apparente. Le problème ne vient pas toujours de la pièce qu’on soupçonne en premier.
Contact fugitif contre contact maintenu : la confusion qui détruit le télérupteur
La majorité des erreurs de branchement sur un circuit à bouton poussoir trouvent leur origine dans une confusion entre deux types de mécanismes. Un interrupteur classique maintient le contact tant qu’il reste en position « on ». Un bouton poussoir, lui, établit un contact fugitif qui cesse dès qu’on relâche la pression.
A lire en complément : Audit thermique habitatfuturvert.fr ou bureau local : quel choix pour une rénovation réussie ?
Installer un interrupteur à contact maintenu sur un circuit prévu pour un bouton poussoir revient à alimenter la bobine du télérupteur en permanence. La bobine, conçue pour recevoir une impulsion brève, chauffe alors de façon continue. Le résultat se manifeste par un grésillement audible au niveau du tableau electrique, une vibration du module télérupteur, parfois une odeur de chaud, et dans les cas prolongés, un noircissement visible du boîtier.
Ce type d’erreur passe souvent inaperçu lors de l’installation parce que le circuit fonctionne en apparence : la lumière s’allume. Le dysfonctionnement n’apparaît qu’après plusieurs heures ou jours, quand la surchauffe a suffisamment dégradé la bobine.
Lire également : Quel revêtement minéral choisir pour sublimer vos espaces extérieurs
Câblage du bouton poussoir : identifier les fils de commande au tableau
Sur un circuit d’éclairage classique avec télérupteur, deux circuits coexistent. Le circuit de puissance alimente le luminaire via la phase et le neutre. Le circuit de commande relie les boutons poussoirs à la borne de déclenchement du télérupteur.
L’erreur de câblage la plus courante consiste à confondre le fil de retour poussoir avec un autre conducteur. La norme d’usage attribue une couleur spécifique (violet ou orange) au fil de retour de commande. Utiliser une couleur non conventionnelle pour ce conducteur crée un piège pour tout dépannage ultérieur : un fil de retour poussoir pris pour un neutre ou une phase provoque un court-circuit.
Lors du diagnostic, repérer ce fil de commande constitue la première étape. Au tableau, il arrive sur la borne marquée « A1 » ou « 1 » du télérupteur (selon le fabricant). Au niveau du bouton poussoir, il se raccorde entre la borne de sortie du poussoir et cette borne du télérupteur.

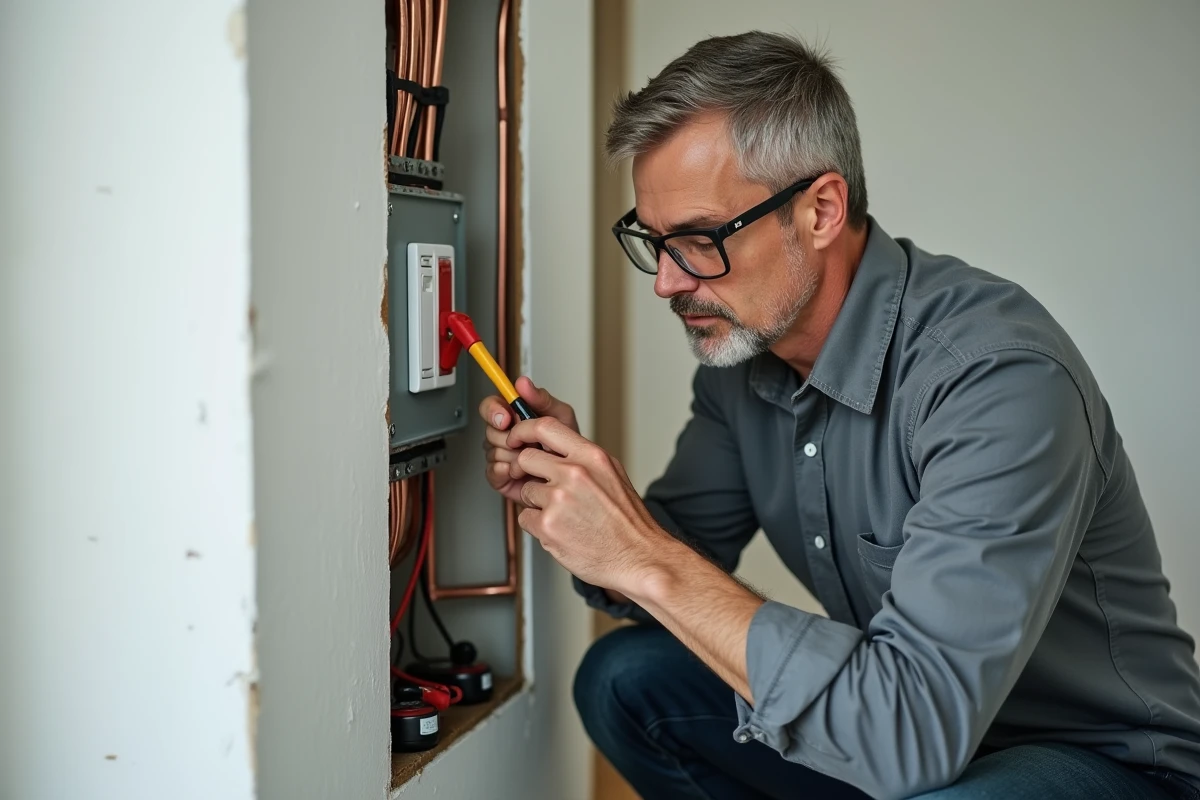

Vérification à mener avant toute intervention
- Couper le disjoncteur divisionnaire du circuit concerné et vérifier l’absence de tension avec un VAT (vérificateur d’absence de tension) directement sur les bornes du bouton poussoir
- Identifier chaque fil par sa couleur et sa destination : phase (rouge ou marron), neutre (bleu), terre (vert-jaune), retour poussoir (violet ou orange selon l’installation)
- Contrôler que le fil de retour poussoir arrive bien sur la borne de commande du télérupteur et non sur un départ luminaire ou un autre circuit
- Vérifier que tous les boutons poussoirs du même circuit sont câblés en parallèle entre la phase et le retour de commande, sans câblage en série
Disjoncteur de protection du circuit de commande : une erreur de calibre fréquente
Le circuit de commande (boutons poussoirs vers bobine du télérupteur) et le circuit de puissance (télérupteur vers luminaires) ne demandent pas nécessairement la même protection. La norme d’usage impose un disjoncteur divisionnaire de 10 A maximum pour le circuit de commande, avec des conducteurs en 1,5 mm².
Installer un disjoncteur de 16 A sur ce circuit est une erreur courante. Un calibre trop élevé laisse passer des surintensités que la bobine du télérupteur ne supporte pas. Le disjoncteur ne déclenche pas, mais la bobine grille. Le symptôme est trompeur : le disjoncteur reste en position, les fils semblent intacts, et le diagnostic s’oriente à tort vers un bouton poussoir défaillant ou un problème de luminaire.
Vérifier le calibre du disjoncteur associé au circuit de commande fait partie du diagnostic de base, avant même de démonter un bouton poussoir.
Tester le bouton poussoir avec un multimètre : méthode de diagnostic

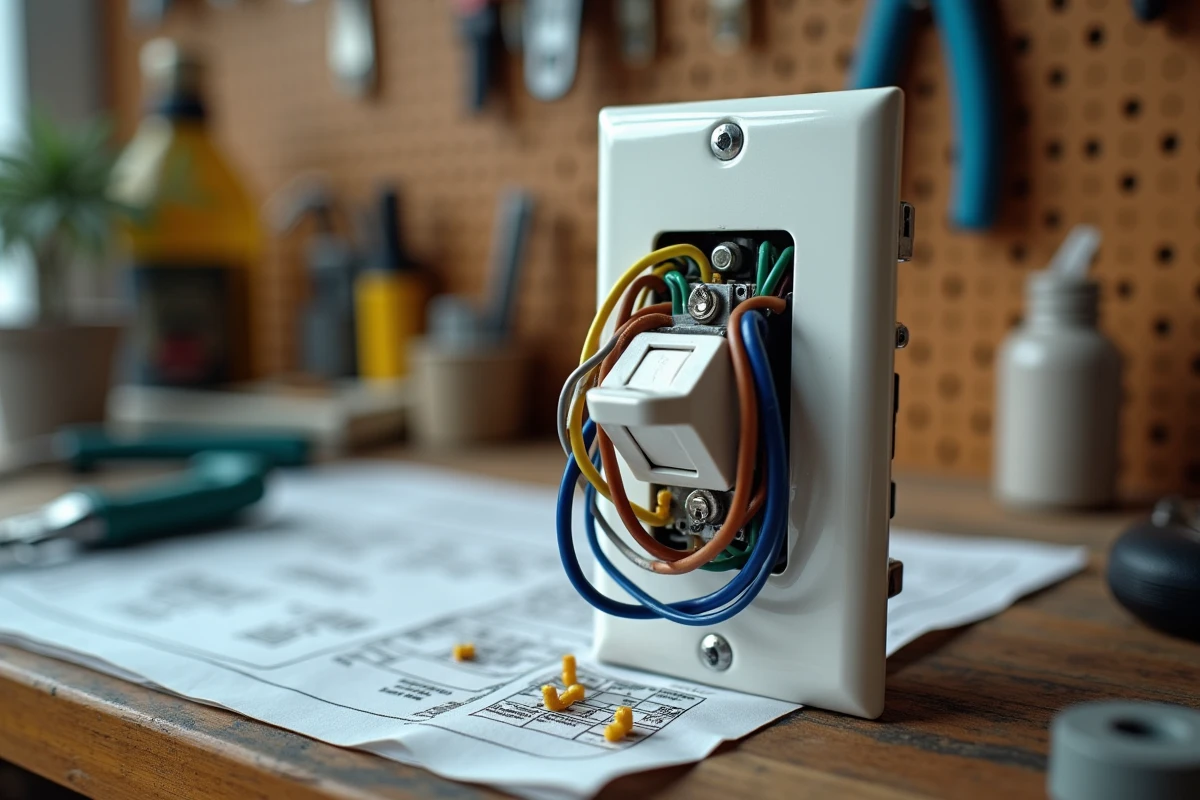

Quand le repérage visuel des fils ne suffit pas à localiser l’erreur, le multimètre permet de trancher. Le test se fait hors tension, sur le bouton poussoir démonté de son support.
Régler le multimètre en mode continuité (ou résistance). Placer une pointe sur chaque borne du bouton poussoir. Au repos, le multimètre ne doit afficher aucune continuité. En appuyant sur le bouton, la continuité doit s’établir et disparaître immédiatement au relâchement.
Si la continuité reste établie après relâchement, le mécanisme est bloqué ou il s’agit d’un interrupteur à contact maintenu monté par erreur. Si aucune continuité ne s’établit même en appuyant, le bouton poussoir est défaillant (ressort cassé, contact oxydé).
Cas particulier du câblage en parallèle de plusieurs poussoirs
Quand plusieurs boutons poussoirs commandent le même télérupteur, ils doivent être câblés en parallèle. Un câblage en série (les poussoirs branchés les uns à la suite des autres) empêche le fonctionnement dès qu’un seul poussoir est en position repos, puisque le circuit de commande reste ouvert.
Pour vérifier ce point, débrancher tous les poussoirs sauf un et tester le fonctionnement du télérupteur avec ce seul poussoir. Répéter l’opération avec chaque poussoir individuellement. Si le circuit fonctionne avec un poussoir isolé mais pas avec tous connectés, le câblage en série est la cause du dysfonctionnement.
Compatibilité bouton poussoir et télérupteur : les pièges avec l’éclairage LED
Les ampoules LED à faible consommation modifient le comportement du circuit de commande. Certains télérupteurs électromécaniques plus anciens nécessitent une charge minimale pour fonctionner correctement. Avec des LED qui consomment très peu, le télérupteur peut ne pas commuter, ou commuter de façon aléatoire.
Ce phénomène n’est pas une erreur de branchement à proprement parler, mais il est régulièrement confondu avec une. Le remplacement des ampoules incandescentes par des LED sur un circuit existant peut révéler un télérupteur devenu inadapté. Les retours terrain divergent sur ce point : certains télérupteurs acceptent les LED sans modification, d’autres nécessitent l’ajout d’un condensateur ou le passage à un télérupteur électronique compatible.
Avant de remettre en cause tout le câblage, tester le circuit avec une ampoule à incandescence permet d’éliminer cette hypothèse rapidement. Si le circuit fonctionne avec une ampoule classique mais pas avec la LED, le problème se situe au niveau de la compatibilité télérupteur-charge, pas du branchement du bouton poussoir.
Le diagnostic d’une erreur de branchement sur un circuit à bouton poussoir suit une logique d’élimination : type de mécanisme, couleur et destination des fils, calibre du disjoncteur, test du composant, puis compatibilité avec la charge. Chaque étape écarte une hypothèse. La plupart des pannes se résolvent avant la troisième vérification.
