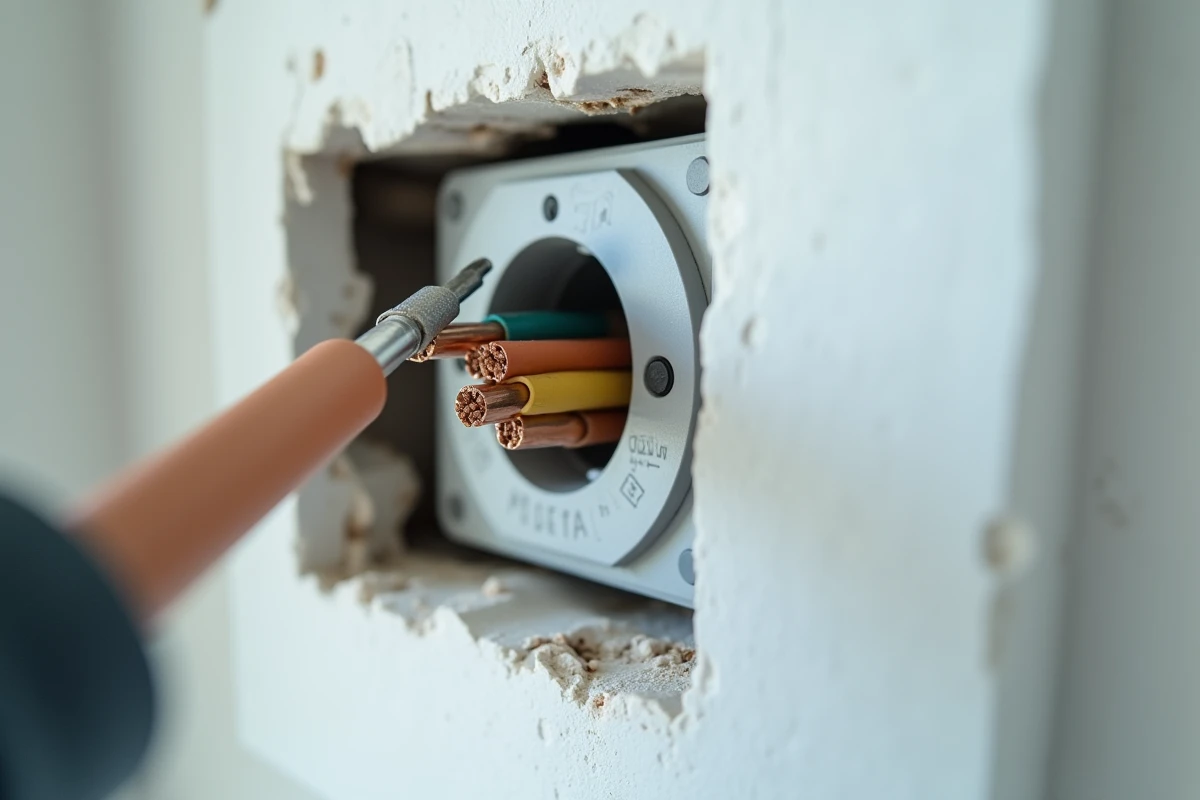

On branche un nouveau circuit de prises dans une pièce, on tire le câble depuis le tableau, et au moment de raccorder on réalise que la gaine existante ne laisse passer qu’un fil en 1,5 mm² alors qu’il faudrait du 2,5 mm². Ce genre de situation est le quotidien de la rénovation électrique.
Choisir la bonne section de câble électrique ne se résume pas à lire un tableau de correspondance : il faut composer avec la distance, les protections en place et les contraintes physiques du bâtiment.
Lire également : Pourquoi rénover sa maison ?
Section de câble en rénovation : quand la théorie se heurte à l’existant
Les guides classiques donnent des règles simples : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises, 6 mm² pour les plaques de cuisson. Sur une installation neuve, on applique ces préconisations sans difficulté. En rénovation, la réalité est différente.
On tombe régulièrement sur des gaines encastrées trop étroites pour accueillir un câble de section supérieure. Ou sur un disjoncteur divisionnaire de 16 A déjà en place alors qu’on voudrait protéger un circuit qui mériterait du 20 A. Deux options se présentent alors : reprendre la ligne complète (coûteux et parfois destructeur) ou adapter le circuit en limitant le nombre d’appareils raccordés pour rester dans les limites d’intensité admissibles par le conducteur existant.
A voir aussi : Comment choisir le bon constructeur de maison individuelle ?
La norme NF C 15-100 impose des sections minimales par type de circuit. On ne peut pas y déroger, même en rénovation partielle. Si le câble en place est sous-dimensionné, il faut tirer une nouvelle ligne ou revoir le circuit. Conserver un fil trop fin en augmentant le calibre du disjoncteur est la pire erreur possible : le câble chauffe avant que la protection ne déclenche.

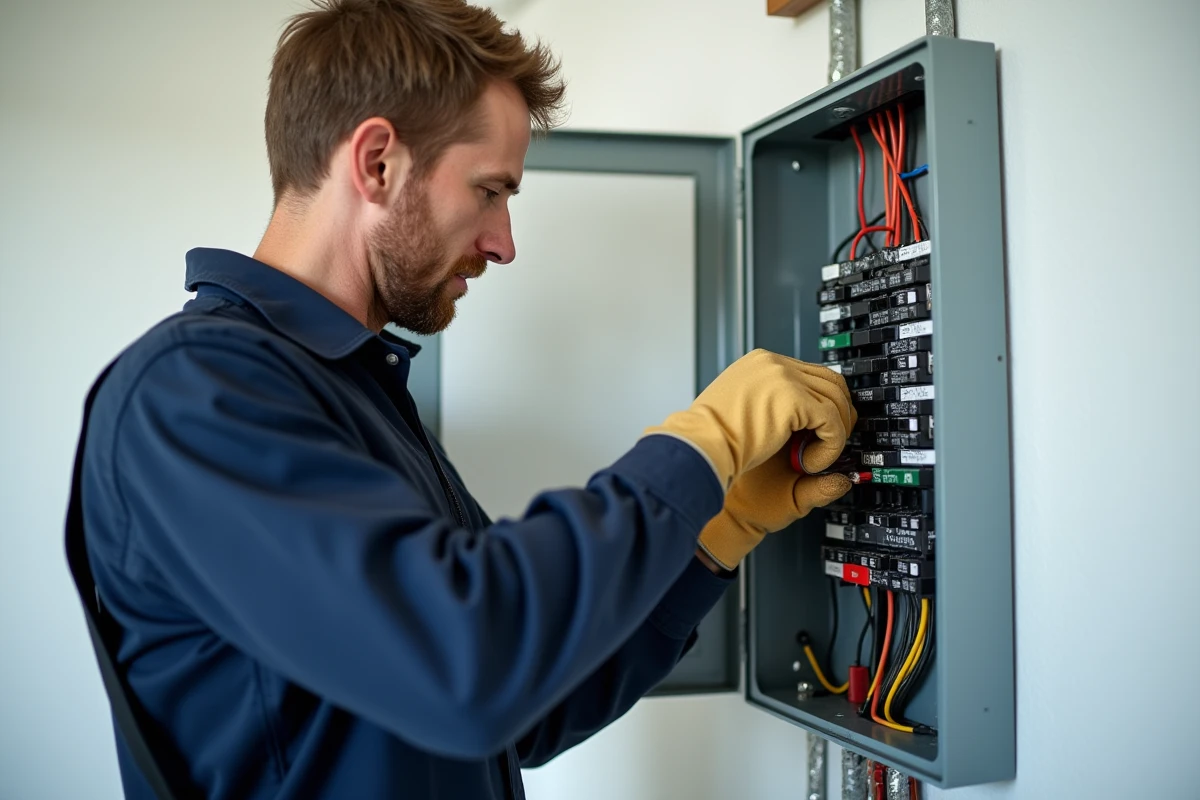

Section de câble pour tableau électrique : le départ qu’on néglige
La liaison entre le disjoncteur de branchement et le tableau de répartition est un point souvent sous-estimé dans les installations domestiques. Ce n’est pas un simple raccordement : c’est le câble qui doit supporter l’intégralité de la puissance appelée par le logement.
Intensité et distance, les deux variables du calcul
Pour un abonnement monophasé courant, on utilise généralement du 16 mm² en cuivre. Ce choix dépend de deux facteurs combinés : l’intensité du disjoncteur de branchement et la longueur du câble entre ce disjoncteur et le tableau.
Plus la distance augmente, plus la chute de tension devient un problème. Sur quelques mètres, la perte reste négligeable. Dès qu’on dépasse une dizaine de mètres (garage séparé, tableau secondaire dans une dépendance), il faut recalculer. Une chute de tension excessive provoque des dysfonctionnements : éclairage qui faiblit, appareils électroniques instables.
Tableau secondaire : un cas à part
Alimenter un tableau secondaire depuis le tableau principal impose les mêmes contraintes, amplifiées par la distance. On dimensionne le câble en fonction de la puissance totale des circuits du tableau secondaire et de la longueur de la liaison. Les retours varient sur ce point selon les configurations, mais passer à une section supérieure (10 mm² ou 16 mm² au lieu de 6 mm²) est souvent la solution la plus sûre quand la distance dépasse quelques mètres.
Section de fil électrique pour prises et éclairage : les règles par circuit
À l’intérieur du logement, chaque type de circuit a ses propres exigences. Voici les correspondances imposées par la norme NF C 15-100 :

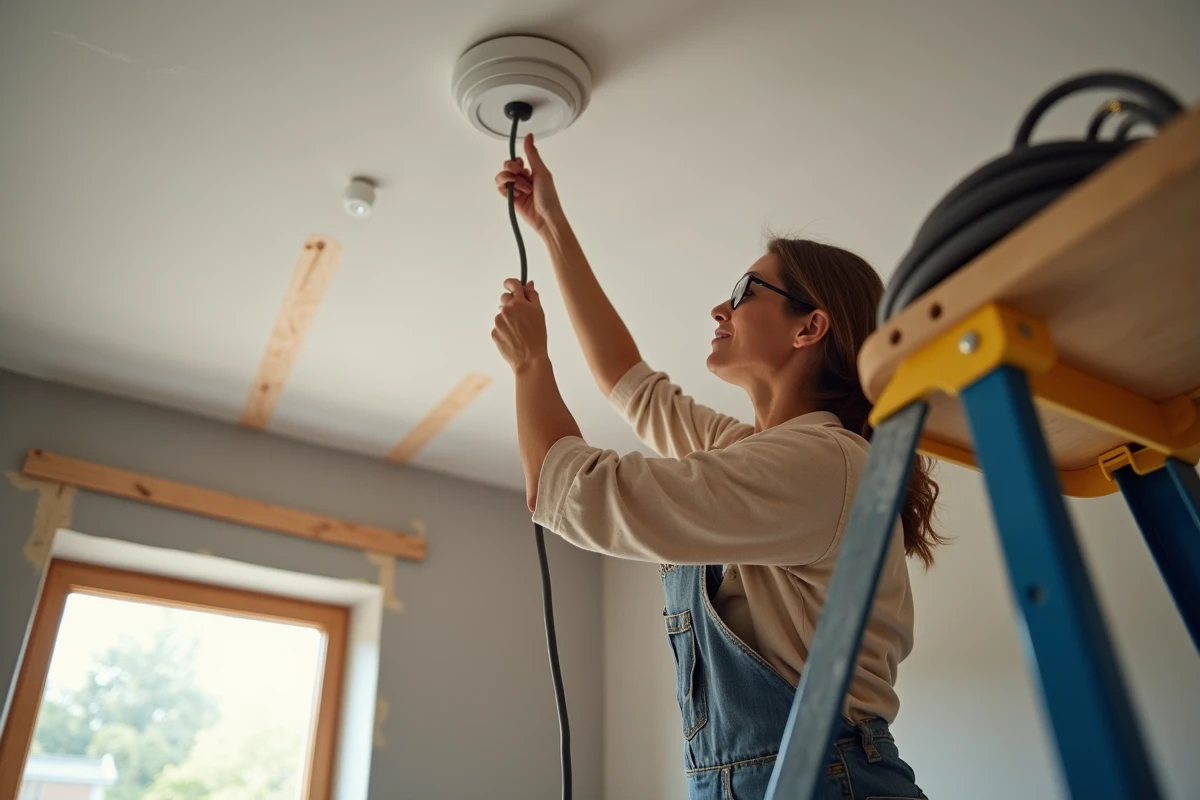

- Circuit d’éclairage : fil de 1,5 mm² protégé par un disjoncteur de 10 A (parfois 16 A selon le nombre de points lumineux sur le circuit)
- Circuit de prises de courant standard : fil de 2,5 mm² protégé par un disjoncteur 20 A, avec un maximum de huit prises par circuit
- Circuit spécialisé (lave-linge, four, sèche-linge) : fil de 2,5 mm² minimum avec disjoncteur 20 A dédié, voire 6 mm² sous disjoncteur 32 A pour une plaque de cuisson
- Circuit pour chauffe-eau : fil de 2,5 mm² sous disjoncteur 20 A en général
Ces valeurs sont des minimums. Si le circuit alimente un appareil de forte puissance ou si la longueur de câble est importante, on monte en section.
Chute de tension sur câble électrique : le critère que les tableaux simplifiés ignorent
La plupart des guides se contentent du couple section/disjoncteur. C’est suffisant pour une installation compacte où le tableau est proche des circuits. Dès qu’on alimente un point éloigné, la chute de tension change la donne.
La chute de tension dépend de la longueur du câble, de sa section et de l’intensité qui le traverse. Sur un circuit de prises en 2,5 mm² tiré sur plus de vingt mètres, la tension disponible au bout du câble peut baisser de façon perceptible. La norme fixe un seuil maximal de chute de tension à respecter entre l’origine de l’installation et le point d’utilisation.
En pratique, le réflexe sur le terrain est de passer à la section supérieure quand la longueur de ligne dépasse les cas habituels. Mieux vaut surdimensionner légèrement que de constater après coup un défaut de fonctionnement.
Fil rigide ou câble souple : quel conducteur pour quel usage domestique
On confond souvent fil et câble. Un fil électrique (type H07VU) est un conducteur rigide monobrin, adapté aux installations fixes encastrées dans des gaines. Un câble (type R2V) regroupe plusieurs conducteurs sous une gaine commune et s’utilise pour les liaisons hors gaine, en apparent ou en enterré.
Pour le câblage intérieur classique (prises, éclairage, circuits spécialisés), on utilise des fils H07VU tirés dans des gaines ICTA. Le câble R2V intervient surtout pour l’alimentation du tableau depuis le disjoncteur de branchement ou pour les liaisons extérieures.
Un point à ne pas négliger : le conducteur de terre. Chaque circuit doit inclure un fil de terre de section au moins égale à celle des conducteurs actifs. Sur un circuit de prises en 2,5 mm², le fil vert-jaune fait aussi 2,5 mm².
- H07VU : fil rigide monobrin pour installation fixe en gaine
- H07VK : fil souple multibrin, plus facile à manipuler dans les gaines difficiles d’accès
- R2V : câble multiconducteur gainé pour liaison directe sans gaine supplémentaire
Protections et sections : un couple indissociable
Chaque section de câble est associée à un calibre de disjoncteur maximal. Augmenter le disjoncteur sans changer le câble met l’installation en danger. Le rôle du disjoncteur divisionnaire est de couper le circuit avant que le câble n’atteigne sa température limite.
Quand on intervient sur un tableau existant pour ajouter un circuit, on vérifie aussi que le disjoncteur de branchement en amont supporte la charge supplémentaire. Un tableau bien câblé avec des sections correctes mais un abonnement sous-dimensionné en amont provoquera des déclenchements intempestifs.
Le choix de la section de câble électrique est un arbitrage entre sécurité normative, contraintes physiques de l’installation et bon sens terrain. Appliquer le tableau de correspondance standard fonctionne dans la majorité des cas neufs. En rénovation ou sur des distances atypiques, chaque mètre de câble supplémentaire et chaque gaine existante pèsent dans la décision finale.
