On remplace un disjoncteur, on ajoute un circuit pour une plaque de cuisson, et au moment de rebrancher la box ou le programmateur, la question tombe : où brancher une prise à proximité du tableau sans compromettre la conformité NFC 15-100 ? Le choix du modèle dépend moins d’un catalogue que du périmètre exact des travaux engagés.
Prise modulaire, prise encastrée ou prise de service : ce que chaque format implique en rénovation partielle
Quand on ne refait qu’une partie de l’installation, le type de prise retenu pour le tableau conditionne la conformité du chantier. Trois options reviennent systématiquement, et elles ne se valent pas.
A découvrir également : Dévisser dans quel sens avec une perceuse ou une visseuse électrique ?

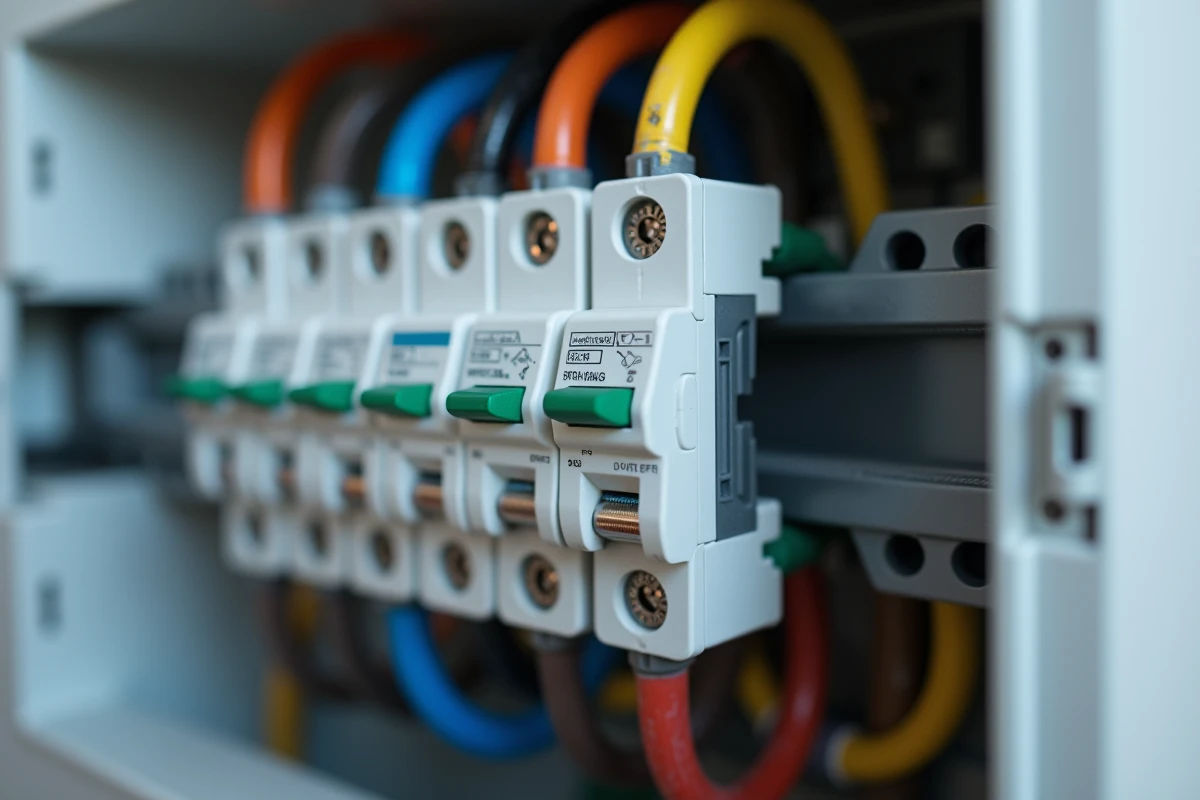

La prise modulaire se clipse directement sur le rail DIN du tableau, à côté des disjoncteurs. Elle occupe deux à trois modules selon le fabricant. C’est la solution la plus propre quand le tableau dispose encore de place libre, parce qu’elle reste protégée par le capot et ne crée aucun percement supplémentaire dans la gaine technique.
La prise encastrée, posée dans la cloison à côté ou sous le tableau, demande un circuit dédié avec sa propre protection. On la choisit quand le coffret est déjà plein ou quand l’usage prévu (aspirateur, outil de bricolage) implique des branchements fréquents que le format modulaire ne supporte pas bien mécaniquement.
A lire aussi : Quel coût moyen pour sa rénovation de porte ?
La prise de service, souvent une prise saillie fixée à proximité immédiate du tableau, reste un compromis courant dans les rénovations rapides. Elle fonctionne, mais elle pose un problème de finition et, surtout, elle doit quand même être raccordée à un circuit protégé par un disjoncteur dédié. On ne branche pas une prise « en volant » sur un départ existant.
Rénovation partielle du tableau électrique : limites de conformité NFC 15-100
C’est le point que les contenus grand public survolent le plus. En rénovation partielle, seule la partie modifiée de l’installation doit respecter la norme en vigueur. Si on ajoute un circuit pour alimenter une prise au niveau du tableau, ce circuit précis doit être conforme. Le reste de l’installation existante n’a pas à être mis à jour, du moins pas pour obtenir la validation du travail effectué.
En revanche, si le tableau est entièrement remplacé (nouveau coffret, nouveau câblage des départs), on bascule dans une logique de rénovation lourde. La norme s’applique alors de manière beaucoup plus large, y compris sur le nombre de prises par pièce, les protections différentielles et l’organisation des circuits.
La réserve de modules, une contrainte souvent oubliée
Les guides professionnels récents rappellent qu’un tableau conforme doit prévoir une réserve de place pour des évolutions futures. Concrètement, on laisse des emplacements libres sur le rail DIN. Cette exigence influence directement le choix d’une prise modulaire : si on utilise les derniers modules disponibles pour y clipser une prise, on supprime la marge d’évolution du tableau.
Avant d’installer une prise modulaire, on vérifie donc combien de modules restent libres après l’ajout. Si le tableau est déjà serré, mieux vaut opter pour une prise encastrée externe et conserver la réserve dans le coffret.
Protection et raccordement d’une prise de tableau : les erreurs terrain
Quel que soit le format choisi, la prise doit être raccordée sur un circuit protégé. Voici les points de vérification que l’on retrouve systématiquement sur les chantiers de rénovation :
- Un disjoncteur divisionnaire dédié protège la prise. On ne la greffe pas sur le circuit éclairage ou sur un départ existant déjà chargé.
- Le calibre du disjoncteur correspond à la section du câble utilisé. Pour une prise standard alimentant un équipement de faible puissance (box, programmateur), un départ en 2,5 mm² protégé par un disjoncteur adapté reste la configuration courante.
- La prise est couverte par un interrupteur différentiel en amont, comme tout circuit de l’installation. En rénovation partielle, si le tableau existant ne dispose pas de différentiel sur cette rangée, il faut en ajouter un.
Raccorder une prise sans protection différentielle est une non-conformité fréquente sur les tableaux anciens où l’on « greffe » un équipement sans reprendre l’architecture des protections.
Prise électrique pour tableau en rénovation : choisir selon l’usage réel
Le réflexe courant consiste à acheter une prise modulaire parce qu’elle semble plus « propre ». Mais le choix pertinent dépend de ce qu’on branche et de la fréquence de manipulation.
Alimentation permanente d’un équipement fixe
Box internet, horloge de programmation, sonnette : ces appareils restent branchés en continu. La prise modulaire convient parfaitement. On la clipse, on raccorde, le capot du tableau se referme. L’accès n’a pas besoin d’être fréquent.
Branchements ponctuels ou appareils de puissance
Aspirateur d’atelier, perceuse, appareil de mesure : on branche et on débranche souvent. Une prise encastrée ou saillie à côté du tableau est plus adaptée. Les prises modulaires ne sont pas conçues pour des manipulations répétées, et leur position derrière le capot rend chaque branchement fastidieux.
Les retours varient sur ce point selon les marques, mais les fiches techniques de la plupart des prises modulaires mentionnent un nombre limité de cycles d’insertion et de retrait.
Critères de choix résumés
- Tableau avec modules libres et équipement permanent à brancher : prise modulaire sur rail DIN, protégée par son propre disjoncteur.
- Tableau plein ou usage fréquent de la prise : prise encastrée à proximité, sur circuit dédié avec protection différentielle.
- Rénovation partielle sans remplacement du coffret : vérifier la réserve de modules avant tout ajout dans le tableau.
- Rénovation complète du tableau : intégrer la prise dans le plan du nouveau coffret dès la conception, en comptant les modules nécessaires.
Le choix d’une prise électrique pour tableau ne se réduit pas à un modèle. C’est une question de périmètre de travaux, de place disponible dans le coffret et d’usage quotidien. Une prise modulaire bien placée dans un tableau aéré donne un résultat propre et conforme. La même prise coincée dans un coffret saturé crée un problème de réserve que le prochain intervenant devra résoudre.
