La hauteur d’un ascenseur se lit à plusieurs endroits : la cabine mesure en général 2,10 à 2,20 m à l’intérieur, la porte laisse passer sur 2,00 à 2,10 m, et la gaine demande bien plus que la cabine à cause de la cuvette et du dernier niveau. Un ascenseur privatif de maison suit d’autres cotes, nettement plus réduites que celles d’un immeuble.
Quelle hauteur fait une cabine d’ascenseur ?
Une fiche technique sur les ascenseurs donne 2,20 m de hauteur courante pour une cabine, avec un minimum admis de 2,00 m. Chez un fabricant d’ascenseurs électriques, le catalogue propose des cabines de 2,10 à 2,40 m, et 2,10 ou 2,20 m seulement pour la version destinée aux bâtiments existants.
Ces valeurs varient d’un modèle à l’autre. Pour un objet encombrant, la longueur et la largeur de la cabine comptent autant que la hauteur, comme le montre la question du sommier dans une cabine standard.
La cabine d’un ascenseur privatif, elle, descend parfois à 2,00 m. Cette cote de 2,00 m est le minimum admis par la fiche technique consultée.

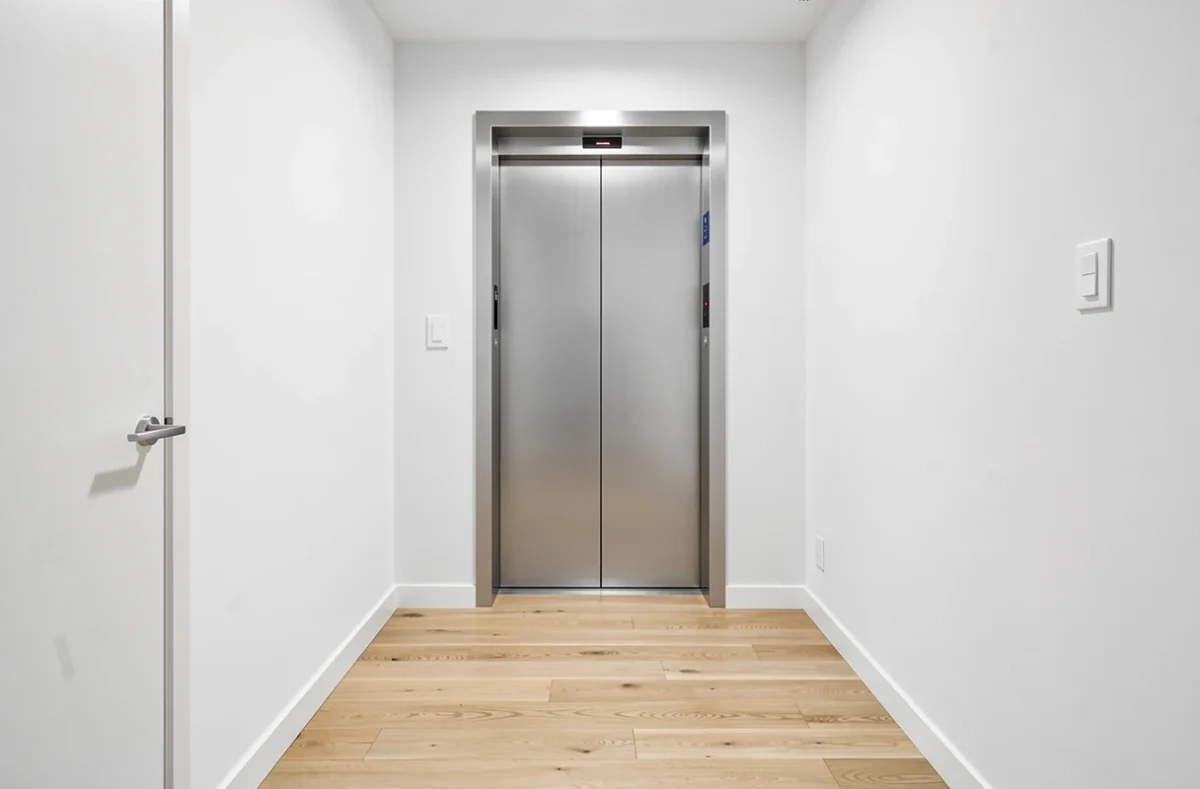

La hauteur des portes et pourquoi elle compte
La porte est un peu plus basse que la cabine. Sur un modèle hydraulique destiné aux maisons, la hauteur de porte standard est de 2,00 m, réglable de 1,80 à 2,10 m. Un fabricant d’ascenseurs électriques propose de son côté des portes de 2,00 à 2,30 m.
Côté largeur, l’article R111-18 du Code de la construction et de l’habitation impose 0,80 m de passage minimum dans les immeubles neufs d’habitation collective de plus de trois étages au-dessus du rez-de-chaussée. Une porte plus étroite empêche un fauteuil roulant d’entrer, quelle que soit sa hauteur.
Normes PMR : ce qu’elles imposent à la cabine
Pour qu’une cabine soit accessible à une personne en fauteuil roulant, le même article fixe 1 m de largeur et 1,30 m de profondeur au minimum, avec une porte d’au moins 0,80 m. La précision d’arrêt devant le palier ne doit pas dépasser 2 cm, pour éviter une marche entre la cabine et l’étage.
Ces règles portent sur les dimensions au sol et l’arrêt, pas sur la hauteur : elles s’ajoutent aux cotes verticales de la cabine sans les remplacer. Une cabine de 1 m sur 1,30 m reste donc une cabine de 2,00 m de hauteur au moins, et les deux séries de cotes se vérifient ensemble sur la fiche de l’appareil. La fiche technique consultée précise que les cabines plus grandes sont à préférer au strict minimum.
Cuvette, dernier niveau et course : la hauteur réelle de la gaine
La cuvette est le creux sous le premier arrêt, qui loge les amortisseurs. Le dernier niveau désigne la hauteur libre entre le plancher du dernier palier et le plafond de la gaine, appelée hauteur sous dalle. La course est la distance entre le premier et le dernier arrêt.
Pour un ascenseur électrique à 1 m/s avec une porte de 2,00 m, la fiche d’un fabricant donne une cuvette de 1,05 à 1,55 m et une hauteur sous dalle de 3,40 à 4,50 m. Ces cotes suivent la norme EN 81-20, et un plafond équipé d’échelles intégrées demande 80 mm de plus.

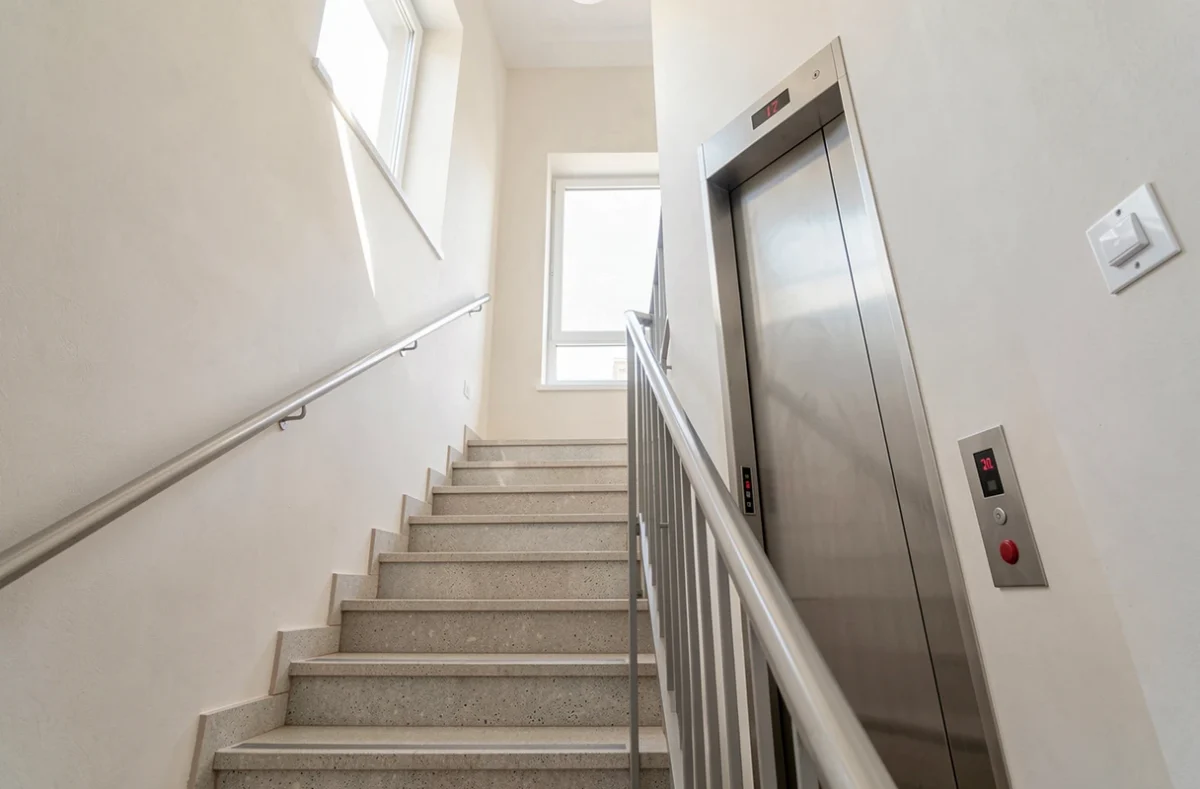

Voici un exemple pour un petit immeuble, qui montre que la hauteur de la gaine dépasse largement celle de la cabine. Avec des étages supposés de 3 m et quatre niveaux desservis, la course vaut 9 m. En ajoutant les minima ci-dessus, la gaine mesure au moins 9 + 1,05 + 3,40 = 13,45 m de haut.
Hydraulique ou électrique : des limites de course différentes
Un ascenseur hydraulique pousse la cabine avec un vérin. Une fiche technique le limite à des hauteurs de déplacement de 10 m et à des vitesses inférieures à 1 m/s, ce qui le réserve aux petits bâtiments et aux fortes charges avec peu de place.
Le modèle électrique va plus haut : un fabricant annonce jusqu’à 40 m de course à 1 m/s et 75 m aux vitesses supérieures. Un bâtiment de plusieurs étages relève donc plutôt de l’électrique, d’autant que l’ascenseur est obligatoire dans les immeubles neufs de plus de trois étages. La course totale à desservir oriente alors le choix de la technique avant même celui de la cabine. Certaines gammes hydrauliques pour maison affichent en revanche jusqu’à 20 m, ce qui montre que la limite varie d’un appareil à l’autre.
Ascenseur privatif dans une maison : des cotes réduites
Dans une maison individuelle, l’espace manque pour une grande gaine. Une gamme hydraulique prévue pour cet usage annonce une cuvette de seulement 100 à 500 mm et une hauteur sous dalle standard de 2,40 m, contre plus de 3 m en collectif. La cabine y mesure 2,10 m en standard, entre 2,00 et 2,20 m selon le réglage.
Ces valeurs restent compatibles avec une hauteur sous plafond courante, y compris pour un séjour qui accueille des rideaux de grande hauteur dans un séjour, mais le palier du dernier étage doit rester dégagé au-dessus de la cabine.
Quand la gaine est bâtie à l’extérieur de la maison, elle devient une construction à part entière, et ses dimensions rejoignent les hauteurs fixées par la loi entre voisins.
Un appareil pour bâtiment existant, prévu par la norme EN 81-21, peut réduire encore la cuvette ou la hauteur sous dalle. Ces écarts se vérifient avec le fabricant avant tout percement de dalle, car la hauteur du dernier niveau fixe le gabarit de toute la gaine.
