Le rail pour panneau solaire est le profilé métallique sur lequel reposent les modules photovoltaïques. Son choix conditionne la tenue mécanique de l’installation, sa longévité et, dans une large mesure, l’étanchéité de la toiture. Avant de comparer les matériaux ou les longueurs, un point mérite d’être posé : le bon rail n’est pas celui qui convient au panneau, c’est celui qui convient à la charpente, au couvert et aux charges climatiques locales.
Dimensionnement du rail solaire : ce que le type de tuile ne dit pas
La plupart des guides orientent le choix du rail en fonction du matériau de couverture (tuile mécanique, ardoise, bac acier). C’est un premier filtre, mais il ne suffit pas. Le dimensionnement dépend d’abord du calcul de charges local, pas du seul type de tuile.
Le vent et la neige exercent des forces variables selon le zonage géographique, l’altitude, la hauteur du bâtiment et la position des panneaux sur le versant. En rive ou en angle de toiture, les efforts d’arrachement augmentent de façon significative par rapport au centre du pan. Les normes européennes Eurocode 1 (NF EN 1991-1-4 pour le vent, NF EN 1991-1-3 pour la neige) encadrent ces calculs.
Un rail sous-dimensionné ne casse pas nécessairement : il fléchit. Ce fléchissement crée un désalignement progressif des modules et peut modifier l’angle d’incidence du rayonnement. Sur une installation en surimposition, il peut aussi déplacer le point d’appui des crochets et fragiliser la couverture.
L’installateur doit donc fournir une note de calcul intégrant la zone de vent, la zone de neige, la pente du toit et le nombre de points de fixation. Si cette note n’est pas mentionnée dans le devis, c’est un signal d’alerte.
Rail aluminium, acier galvanisé ou inox : critères de choix concrets

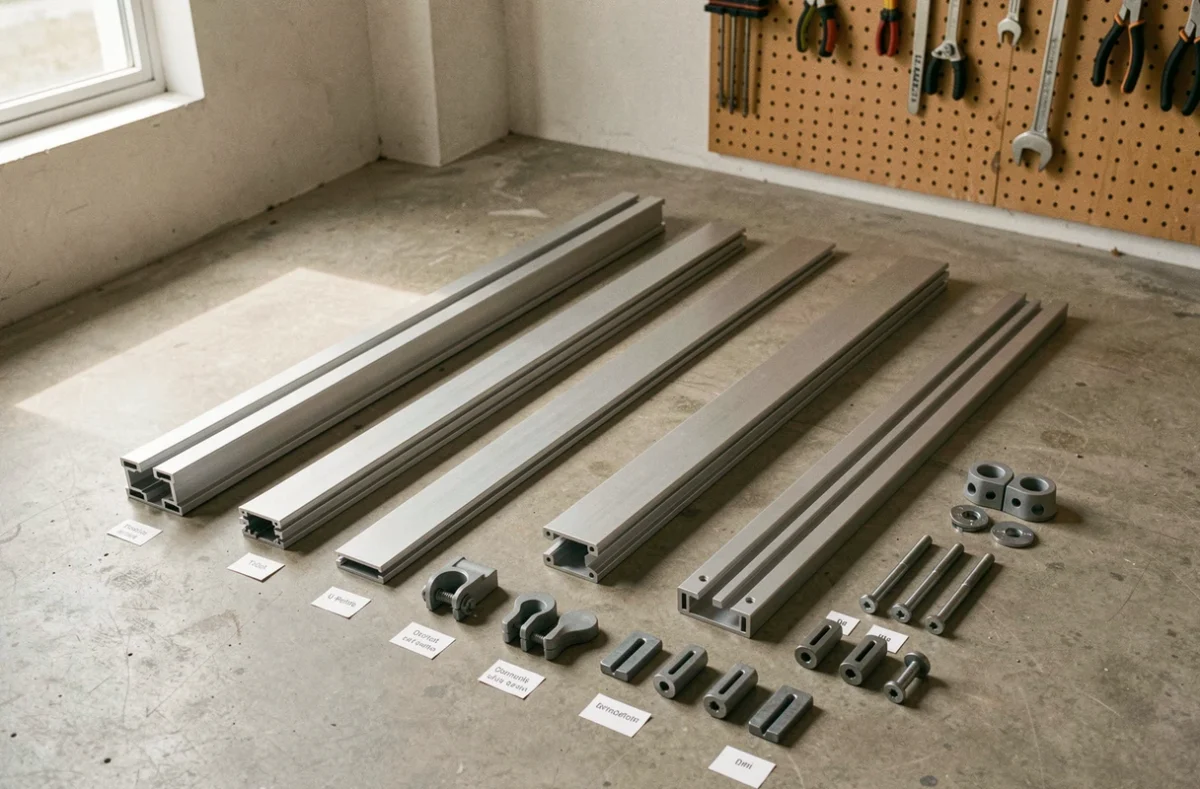

Trois familles de matériaux se partagent le marché des rails pour panneau solaire. Chacune répond à un contexte précis.
Rail en aluminium
L’aluminium représente le standard pour les toitures résidentielles. Il offre un bon rapport rigidité/poids, résiste à la corrosion atmosphérique courante et se découpe facilement sur chantier. Sa limite apparaît dans les environnements salins (littoral, bord de mer) où la corrosion par piqûres peut attaquer les zones de contact non protégées.
Rail en acier galvanisé
Plus lourd mais plus rigide à section égale, l’acier galvanisé convient aux grandes toitures industrielles où les portées entre crochets sont importantes. La galvanisation protège contre la rouille, mais elle s’use avec le temps, surtout aux points de perçage et de coupe réalisés sur site. Les retouches de zinc à froid sont alors nécessaires.
Rail en acier inoxydable
Réservé aux environnements agressifs (bord de mer direct, bâtiments agricoles avec atmosphère ammoniacale), l’inox offre la meilleure résistance à la corrosion. Son coût nettement plus élevé le cantonne à des usages spécifiques.
Le tableau ci-dessous résume les arbitrages :
| Matériau | Poids | Résistance corrosion | Coût relatif | Usage type |
|---|---|---|---|---|
| Aluminium | Léger | Bonne (hors salin) | Modéré | Résidentiel standard |
| Acier galvanisé | Lourd | Moyenne | Modéré à élevé | Toitures industrielles |
| Inox | Lourd | Excellente | Élevé | Environnements agressifs |
Longueur de rail et espacement des crochets : les erreurs fréquentes
La longueur de rail nécessaire dépend du nombre de panneaux, de leur disposition (portrait ou paysage) et de l’espace entre chaque module. Un rail trop court oblige à poser des connecteurs de jonction, qui constituent autant de points de faiblesse mécanique si le serrage n’est pas correct.
L’espacement des crochets de fixation suit une logique structurelle, pas esthétique. Rapprocher les crochets augmente la rigidité du rail et réduit la flèche entre deux appuis. Mais chaque crochet implique un point de pénétration dans la couverture. Sur une toiture en tuiles, cela signifie une tuile à soulever ou à découper par crochet.
Les fabricants de systèmes de fixation fournissent des abaques qui croisent la section du rail, la charge de vent et l’entraxe maximal des crochets. Ignorer ces abaques revient à poser à l’aveugle.
Disposition portrait ou paysage
En disposition portrait (panneau vertical), les rails sont horizontaux et plus courts, mais il en faut généralement deux par rangée. En disposition paysage (panneau horizontal), les rails sont plus longs et les contraintes de flexion augmentent. Le choix entre les deux orientations dépend de la géométrie du pan de toiture et des obstacles (cheminée, velux, ventilation).
Continuité électrique du rail : un piège méconnu sur les toitures solaires
Le rail pour panneau solaire remplit aussi une fonction électrique souvent négligée. L’ensemble des masses métalliques de l’installation (cadres des panneaux, rails, crochets) doit former une liaison équipotentielle raccordée à la terre du bâtiment.
Une vis posée sur une surface anodisée ou peinte ne garantit pas la continuité électrique. La couche d’oxyde ou de peinture agit comme un isolant. Les fabricants de rails fournissent des rondelles crantées ou des cosses spécifiques pour percer cette couche et établir un contact métal-métal fiable.
Ce point prend une importance particulière lorsque l’installation coexiste avec un paratonnerre ou un dispositif de protection contre la foudre. Une mauvaise mise à la terre des rails peut créer des différences de potentiel dangereuses lors d’un orage.
- Vérifier que chaque jonction de rail intègre un accessoire de continuité électrique fourni par le fabricant.
- Mesurer la résistance de terre de l’ensemble après la pose complète, avant la mise en service de l’onduleur.
- En présence d’une ligne de vie sur la toiture, s’assurer que les deux circuits (sécurité et photovoltaïque) sont correctement interconnectés à la même prise de terre.
Surimposition ou intégration au bâti : impact sur le choix du rail
La surimposition (panneaux posés au-dessus de la couverture existante) et l’intégration au bâti (panneaux qui remplacent la couverture) n’utilisent pas les mêmes systèmes de rails.

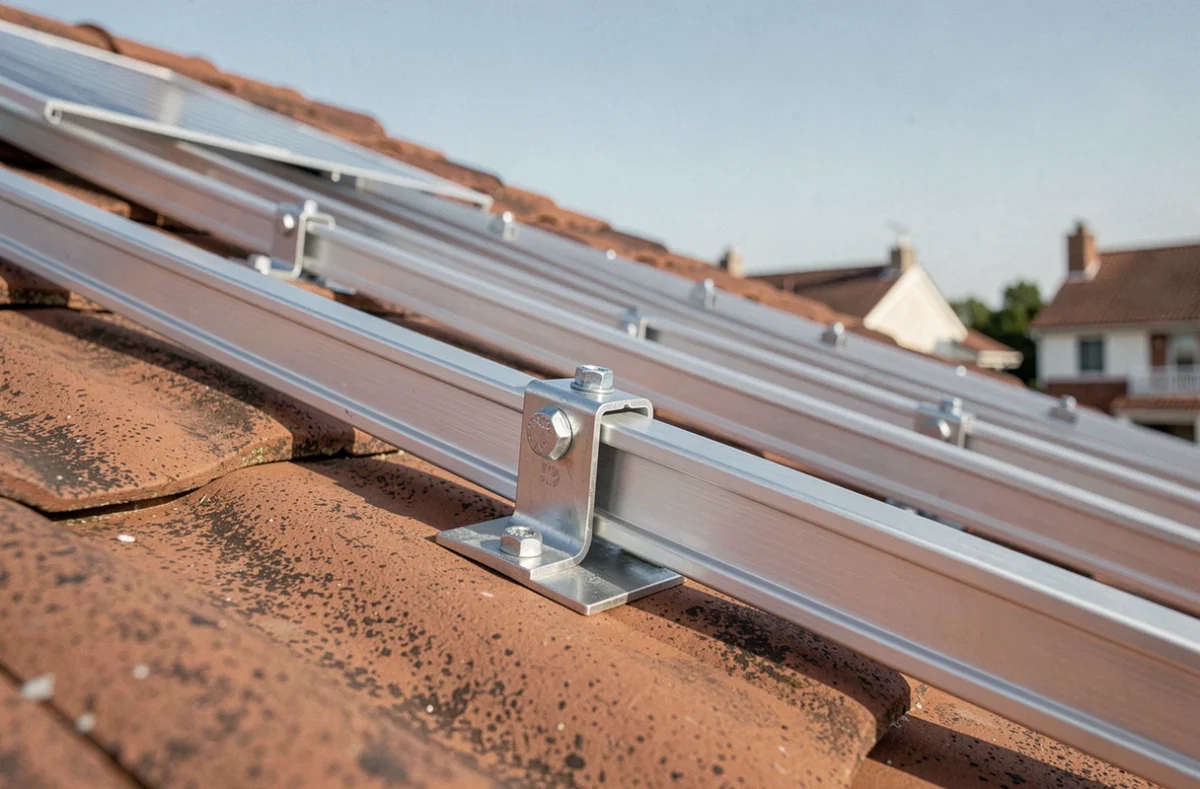

En surimposition, le rail repose sur des crochets qui viennent se fixer dans la structure porteuse (chevrons ou pannes), jamais uniquement dans les liteaux ou dans la tuile elle-même. La couverture reste en place sous les panneaux, ce qui limite les risques d’infiltration. Les retours de chantier indiquent que les infiltrations se concentrent davantage sur les systèmes intégrés, où les points de jonction entre panneaux et couverture sont plus nombreux.
En intégration au bâti, le rail fait partie d’un châssis complet qui inclut des bavettes d’étanchéité, des profilés latéraux et des connecteurs spécifiques. Le remplacement d’un panneau ou d’un rail défectueux est plus complexe qu’en surimposition, car il faut déposer les éléments d’étanchéité pour accéder à la structure.
Ce que cela change pour le budget
La surimposition coûte généralement moins cher en matériel de fixation et réduit le temps de pose. L’intégration au bâti est plus onéreuse, mais elle était historiquement mieux valorisée par les tarifs de rachat. Les évolutions réglementaires récentes ont réduit cet écart de valorisation, ce qui pousse la majorité des installations résidentielles vers la surimposition.
Fourchettes de prix et délais pour un kit de rails solaires
Le coût du rail seul ne représente qu’une partie du budget de fixation. Il faut ajouter les crochets, les brides (mid-clamps et end-clamps), les connecteurs de rails, les accessoires de mise à la terre et la visserie inox.
- Pour une installation résidentielle de quelques panneaux en surimposition sur tuiles, le kit complet de fixation (rails, crochets, brides, visserie) représente une fraction modeste du coût total de l’installation photovoltaïque.
- Les kits pour bac acier sont souvent moins chers car ils suppriment les crochets au profit de fixations directes sur les ondes de la tôle.
- Les systèmes d’intégration au bâti coûtent significativement plus cher en raison des éléments d’étanchéité supplémentaires.
- Les délais de livraison varient selon les fabricants et les périodes de forte demande (printemps et été). Prévoir un délai de plusieurs semaines entre la commande et la réception est prudent.
Demander plusieurs devis détaillés permet de comparer non seulement le prix du matériel, mais aussi la qualité des accessoires inclus. Un devis qui ne mentionne pas les éléments de mise à la terre ou les connecteurs de rails doit être complété avant signature.
